一、视觉伺服控制是什么？

视觉伺服控制是一种通过视觉传感器获取图像信息，并利用闭环反馈控制机器人运动的技术。其核心在于将机器视觉引入闭环控制，以克服底层系统模型中的不确定性问题，降低对系统标定误差的敏感性，从而提高机器人的控制精度。

视觉伺服概念由hill和park于1979年提出，20世纪80年代开始得到广泛关注。随着计算机技术和摄像设备的发展，视觉伺服控制已从最初的静态"先看后动"模式发展为动态实时反馈系统，在工业机器人、医疗手术、自动驾驶等领域得到广泛应用。

基本原理

视觉伺服控制建立"感知-决策-控制"的闭环系统，通过相机获取环境图像信息，提取目标特征，再基于特征误差生成控制信号，驱动执行机构（如机器人手臂、无人机）完成目标跟踪、定位或操作任务。该技术实现了图像空间特征与机器人运动空间的映射关系。

主要分类

根据反馈信息的表示形式，视觉伺服控制算法可分为：

1.基于位置的视觉伺服（PBVS）：将图像特征通过相机模型反投影到三维空间，计算目标在世界坐标系下的位置和姿态，与期望位置比较后生成控制量

2.基于图像的视觉伺服（IBVS）：直接在图像空间定义误差（如特征点像素坐标偏差），通过图像雅可比矩阵将图像误差映射为机器人运动速度

3.混合视觉伺服：结合PBVS和IBVS的优点，部分特征采用三维位置反馈，另一部分采用图像特征反馈。

视觉伺服控制系统组成

一个完整的视觉伺服控制系统通常由四个主要部分构成：

视觉传感器：摄像头用于捕获图像信息

图像处理单元：提取关键特征（如角点、边缘等）

控制律计算单元：根据图像误差设计控制律

机械控制单元：将控制命令转换为实际机械运动

视觉伺服控制实现步骤

视觉相机控制伺服电机的核心原理是通过机器视觉系统获取目标物体的位置、角度等信息，将图像数据转换为机械运动指令，再通过控制器（如PLC、工控机）驱动伺服电机实现精确定位或轨迹跟踪。以下是具体实现方法和关键步骤：

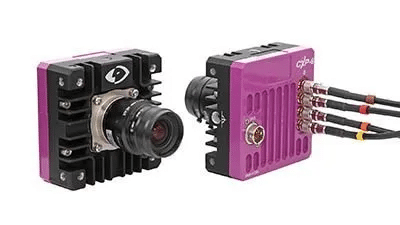

1.图像采集与处理：工业相机拍摄目标物体的图像，通过图像处理算法（如边缘检测、模板匹配）提取特征点坐标（如物体中心坐标、角度偏差）。例如，在视觉引导上下料场景中，相机捕捉物料位置后，软件计算出像素坐标（CameraPosX, CameraPosY）。

2.坐标转换与误差计算：将图像坐标系中的数据转换为机械坐标系。这需要预先标定相机参数（如像素当量），并建立图像坐标与实际物理位置的映射关系。例如，像素坐标通过公式 TargetPosX = CameraPosX × 0.1 + 50.0 转换为机械坐标（具体系数需根据实际标定调整）。转换后得到目标位置（TargetPosX, TargetPosY），与机械臂或运动平台的当前坐标比较，计算位置误差。

3.生成控制指令：根据误差值生成伺服电机的运动指令。控制方式主要有两种：

基于位置的控制（PBVS）：将目标位置直接转换为伺服电机的目标坐标，通过控制器（如PLC或运动控制器）输出脉冲或模拟量信号，驱动电机完成定位。例如，在电机检测平台自动化对中系统中，视觉系统计算出联轴器偏差后，控制器发送指令给四轴伺服电机，调整台架位置实现对中。

4.基于图像的控制（IBVS）：直接利用图像特征误差（如特征点偏移量）通过图像雅可比矩阵计算电机速度指令，实现动态跟踪。例如，在机器人抓取场景中，若目标移动，系统实时计算图像误差并调整机械臂速度，使末端执行器跟随目标运动。

5.伺服系统执行：控制器将指令发送给伺服驱动器，驱动电机转动。伺服系统通过编码器反馈位置或速度，形成闭环控制，确保运动精度。例如，在视觉点胶机中，视觉系统校正工件位置后，控制器输出脉冲驱动伺服电机调整点胶头轨迹，实现高精度点胶。

6.通信与同步：视觉系统与伺服控制器需通过可靠通信（如以太网、RS232、Modbus）实时传输数据。例如，FX3U PLC可通过Modbus RTU协议接收视觉相机的角度值，转换为脉冲信号驱动伺服电机旋转至指定角度。

实际应用中，系统需考虑相机标定精度、机械传动误差、控制周期等因素。例如，基于机器视觉的伺服控制系统会通过实时监控电机机芯位置偏差，分离偏差量并调整控制参数，以提高系统稳定性。

二、微型伺服电机在视觉伺服控制的作用有哪些

微型伺服电机在视觉相机领域扮演着至关重要的角色，可以说是让相机“看得清、看得准、动得稳”的核心动力源。视觉相机的伺服电机应用主要体现在通过伺服电机的高精度运动控制能力，实现相机的精准定位、稳定跟踪和动态调整，从而提升视觉系统的性能和自动化水平。以下是具体应用方向：

1.主动视觉系统中的相机运动控制：

在主动视觉系统中，伺服电机用于驱动相机的多自由度运动（如上下、左右、旋转），模仿人眼的动态调整能力。通过实时图像处理获取目标位置信息，伺服电机闭环控制相机运动，保持目标在图像中心，实现动态跟踪。例如，双目主动视觉系统采用5台直流伺服电机控制相机运动，结合图像采集卡和数据采集卡形成闭环控制，确保跟踪精度。

2.镜头自动对焦与调焦：

在光学镜头制造领域，伺服电机驱动镜头移动实现高精度自动对焦。通过PP（位置）模式和PV（速度）模式切换，伺服电机解决传统步进电机低速抖动问题，提升对焦平稳性和重复精度（如PMM28系列伺服电机在镜头对焦设备中实现0.1-1mm/s无抖动低速运行）。

3.视觉伺服控制系统中的动态调整：

在基于图像的视觉伺服控制（IBVS）中，伺服电机根据图像特征误差实时调整相机位姿。例如，通过图像雅可比矩阵计算相机速度指令，伺服电机驱动相机移动以缩小特征点偏差，实现目标定位或轨迹跟踪。这种应用常见于机械臂控制、无人机避障等场景。

4.工业检测设备的运动平台：

伺服电机与直线模组结合，为视觉检测设备提供高精度运动平台。例如，在3C电子元器件分拣中，伺服电机直线模组重复定位精度达±0.01mm，配合视觉系统快速抓取和放置微小零件；在镜头点胶机中，伺服电机驱动XYZ轴运动，实现±0.01mm级点胶精度。

5.多目视觉系统的协同控制：

在双目或立体视觉系统中，伺服电机同步控制多相机运动，确保视角协同和图像采集一致性。例如，通过伺服电机调整相机间距或角度，优化深度信息获取，提升三维重建精度。

三、微型伺服电机主要应用于视觉相机的哪些部位？

结合视觉伺服控制的需求，微型伺服电机在视觉相机应用中主要具备以下鲜明的特点和优势：

核心特点：

1.极致的高精度与闭环控制

闭环反馈： 与普通的开环电机不同，微型伺服电机内部集成了高精度编码器（如17位绝对值编码器）。在视觉应用中，这就像给镜头装上了“眼睛”，能实时反馈位置信息。

微米级定位： 它能实现微米级甚至更精细的位置控制。这对于相机的自动对焦至关重要，能确保镜头移动到最清晰的成像位置，避免“丢步”现象，保证成像质量。

2.体积小巧，功率密度高

节省空间： 微型伺服电机专为紧凑空间设计，例如直径仅15mm-16mm的电机被广泛用于云台和镜头内部。

轻量化： 重量极轻（例如仅74g），这使得它非常适合用于无人机云台、手机镜头或便携式视觉设备中，减轻负载，提升设备的灵活性。

动态响应快，运行平稳

快速响应： 转子惯量小，能够实现毫秒级的启动、停止和转向。在捕捉运动物体或需要快速切换焦距/光圈时，能迅速完成动作。

低速平稳： 采用FOC（磁场定向控制）算法，即使在极低速下运行也非常平稳，无抖动，这对于视频拍摄中的平滑变焦和云台防抖至关重要。

高扭矩密度与静音运行

力大物轻： 虽然体积小，但通过行星减速箱等设计，能输出较高的扭矩，足以驱动镜头组或滤光片进行切换。

静音拍摄： 运行噪音极低（<35dB），不会干扰录音，非常适合Vlog、直播等对声音质量有要求的场景。

总结来说，微型伺服电机通过其“小体积、大扭矩、高精度、低噪音”的特性，完美契合了现代视觉相机对高性能运动控制的需求，是提升成像体验和视觉系统稳定性的关键组件。

 典型应用场景：

1.云台防抖（PTZ）： 利用其高响应速度和精准控制，抵消手持或载体的抖动，保持画面稳定。

2.自动对焦与变焦： 在安防监控、机器视觉镜头中，精确控制镜片组的位移，实现快速且无噪音的对焦。

3.滤光片切换： 在红外夜视功能中，毫秒级切换IR-CUT滤光片，实现昼夜模式的无缝衔接。

4.光圈控制： 精确调节光圈大小，适应不同的光照条件。

这些应用的核心优势在于伺服电机的闭环控制特性，可实现微米级定位精度、快速响应和稳定运行，满足视觉系统对动态性能和可靠性的严苛要求。
