电机周边控制器
电机种类介绍

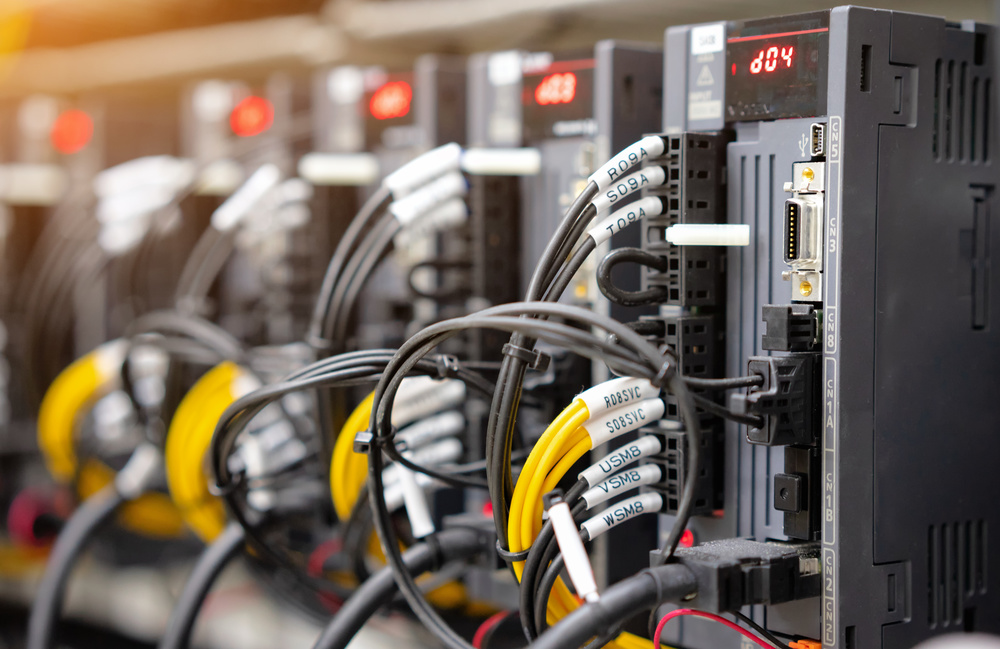

1.伺服电机控制器
功能特性:
支持闭环控制,通过编码器(增量式/绝对式)或霍尔传感器实时反馈位置信号,实现高精度位置、速度及扭矩调节;
集成 FOC(磁场定向控制)算法,优化三相无刷电机(BLDC/PMSM)的转矩输出平滑度。
技术参数:
典型控制接口:RS485、CAN总线或SPI通信,适配上位机(PLC、嵌入式系统);
支持多轴联动,部分型号可扩展至8轴同步控制。
2.直流电机控制器
有刷直流控制器:
采用 H桥电路+PWM调制,通过占空比调节电枢电压实现调速,成本低但需维护碳刷;
典型应用:电动车窗、低功率工业设备。
无刷直流控制器:
基于电子换向技术,免维护且效率>90%,适配高精度医疗仪器及机器人关节;
集成 智能栅极驱动单元,支持正弦波换相以降低电磁噪声。
3.步进电机控制器
通过 、细分驱动技术 提升步进电机分辨率(如256细分),减少低速振动;
适配两相步进电机,支持位置/速度闭环控制,降低丢步风。
核心技术与设计要点
硬件架构:
高集成方案:如TMC9660芯片集成 电源管理(Buck/LDO)、栅极驱动及运动控制核心,简化系统设计。
保护机制:内置过流、过热及短路保护模块,通过故障诊断代码(如ALMC)快速定位异常。
软件算法:
轨迹规划:支持8点加减速曲线,提升运动平稳性(如TMC9660硬件级轨迹控制)。
前馈控制:通过负载惯量预补偿减少跟随误差,适用于高速高精度场景。
环境适配性:
抗干扰设计:采用屏蔽电缆与金属外壳接地,抑制电磁噪声对控制信号的干扰。
防护等级:工业级型号(如SMC100CC)具备IP65防护,耐受粉尘及潮湿环境。
典型应用场景
领域 |
适配控制器类型 |
技术优势 |
工业自动化 |
多轴伺服控制器 |
支持CAN总线同步控制,定位精度±0.01mm38 |
医疗设备 |
无刷直流控制器 |
低噪音、免维护,适配CT机旋转机构 |
消费电子 |
步进/直流有刷控制器 |
成本敏感场景,如3D打印机进给系统 |
新能源 |
高功率伺服控制器 |
适配光伏跟踪系统,支持宽温域运行 |
选型与调试建议
参数匹配:
功率与电压:控制器额定电流需≥电机峰值电流1.2倍,避免过载烧毁。
反馈接口:高精度场景优先选择绝对值编码器接口(如23位分辨率)。
接线规范:
伺服电机U/V/W相序需与控制器端子严格对应,禁止调换相序实现反转。
接地端子(FG)必须独立连接,降低漏电流风险。
安全操作:
断电后需等待5分钟以上再接触控制器,避免电容残余高压电击。
定期维护碳刷(有刷电机)或检查散热系统(无刷电机)。
电机周边控制器通过 高精度算法、模块化设计及 多协议兼容性,成为工业4.0与智能设备的核心控制单元,技术迭代持续推动能效与可靠性的双重提升。
